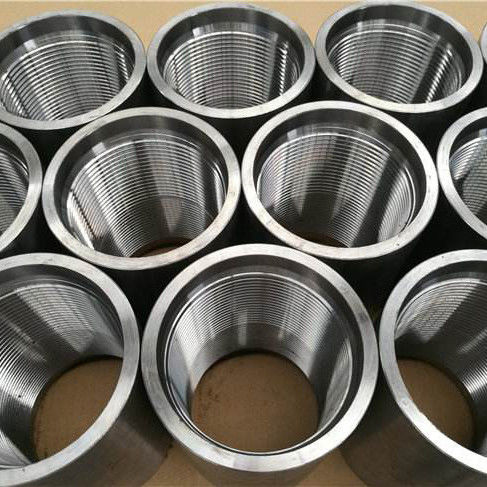

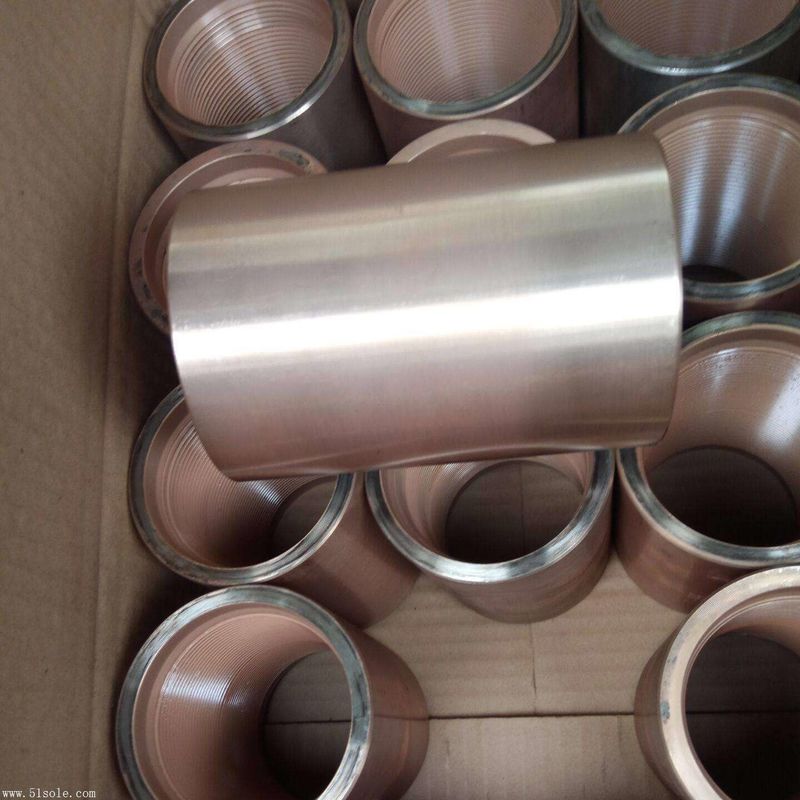

Koppelungen für Gehäuse; SMLS; EUE & NUE Koppelungen; Ölfeldgebrauch; Koppelungsmaterial; API 5CT-Norm
Produktbezeichnung: KASCHING KOPPLINGS; SMLS; EUE & NUE KOPPLINGS; OILFIELD TOOLS USE; KOPPLING STAR MATERIAL
Standards: API SPEC 5CT, API SEPC 5B, API-7
Material/Stahlerzeugung: J/K55, N80, L80-1, 80SS, L80-3Cr, L80 13Cr, L80-9CR, Super 13Cr, P110, P110-13CR, TP110S usw.
Spezifikationen: OD-127mm-356.12mm (4-1/2'-13-3/8')
Typ der Gewindeverschlüsse: BTC/STC/LTC
Die Gehäusekopplung ist der Verbindungsteil der Gehäuse zur Übertragung der Umgebungsbelastung und ist auch das schwache Glied, das anfällig für Ausfallunfälle ist.
Es ist bekannt, daß die Integrität des Bohrloches im Lebenszyklus nicht nur durch die Gewindeverbindungsfestigkeit des Gehäuses begrenzt wird, sondern auch durch die Dichtungsleistung der Kupplungsfäden (Han und Wang,1999Daher ist es von großer Bedeutung, die Dichtheit der Gehäuseanbindung unter nicht einheitlicher Belastung zu untersuchen.
KASCHENKOPPLUNG:Eine kurze Rohrlänge, die zur Verbindung zweier Verbindungen vonGehäuseEine Gehäusekopplung hat innere Fäden (weiblicheFadenformDie beiden Gelenke des Gehäuses werden in die entgegengesetzten Enden der Gehäuseanbindung gewindet.
STC/LTC-Kopplungsgrößenliste
| Größe (in) | Rohr OD mm | Kopplung OD W mm | Länge NL mm | Durchmesser der Bohrung Q mm | Bohrtiefe q mm | Lageroberflächenbreite b mm | Hand-Tight Standoff A | Abstand vom Rohrende zum Kupplungszentrum nach dem Anziehen J mm | Fadennummer für jeden Zoll | Gewicht KG Kurzkopplung | Gewicht KG Langkopplung |
| 4-1/2' | 114.3 | 127 | 158.75 (kurz) /177.8 (lang) | 116.68 | 12.7 | 3.97 | 3 | 12.7 | 8 | 3.62 | 4.15 |
| 5' | 127 | 141.3 | 165.1 (kurz)/196.85 (lang) | 129.38 | 12.7 | 4.76 | 3 | 12.7 | 8 | 4.66 | 5.75 |
| 5-1/2' | 139.7 | 153.67 | 171.45 (kurz) /203.2 (lang) | 142.08 | 12.7 | 3.18 | 3 | 12.7 | 8 | 5.23 | 6.42 |
| 7' | 177.8 | 194.46 | 184.15 (kurz) /228.6 (lang) | 180.18 | 12.7 | 4.76 | 3 | 12.7 | 8 | 8.39 | 10.83 |
| 9-5/8" | 244.48 | 269.88 | 196.85 (kurz) /266.7 (lang) | 248.44 | 11.0 | 6.35 | 3 1/2 | 12.7 | 8 | 18.03 | 25.45 |
| 10-3/4" | 273.05 | 298.45 | 203.2 | 277.02 | 11.0 | 6.35 | 3 1/2 | 12.7 | 8 | 20.78 | - |
| 13-3/8" | 339.72 | 365.12 | 203.2 | 343.69 | 11.0 | 5.56 | 3 1/2 | 12.7 | 8 | 25.66 | - |
| 16' | 406.4 | 431.8 | 228.6 | 411.96 | 9.3 | 5.56 | 3 1/2 | 12.7 | 8 | 34.91 | - |
| 18-5/8" | 473.08 | 508 | 228.6 | 478.63 | 9.3 | 5.56 | 3 1/2 | 12.7 | 8 | 54.01 | - |
| 20' | 508 | 533.4 | 228.6 (kurz)/292.1 (lang) | 513.56 | 9.3 | 5.56 | 4 | 12.7 | 8 | 43.42 | 57.04 |

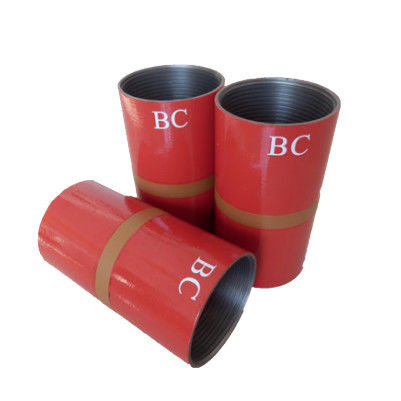

BTC-Kopplungsgrößenliste
| Größe (in) | Rohr OD mm | Kopplung OD W mm | Länge NL mm | Durchmesser der Bohrung Q mm | Lageroberflächenbreite b mm | Hand-Tight Standoff A | Abstand vom Rohrende zum Kupplungszentrum nach dem Anziehen J mm | Fadennummer für jeden Zoll | Gewicht KG |
| 4-1/2' | 114.3 | 127 | 225.42 | 117.86 | 3.18 | Ein halbes. | 12.7 | 5 | 4.55 |
| 5' | 127 | 141.3 | 231.78 | 130.56 | 3.97 | 1 | 12.7 | 5 | 5.85 |
| 5-1/2' | 139.7 | 153.67 | 234.95 | 143.26 | 3.97 | 1 | 12.7 | 5 | 6.35 |
| 7' | 177.8 | 194.46 | 254 | 181.36 | 5.56 | 1 | 12.7 | 5 | 10.54 |
| 9-5/8" | 244.48 | 269.88 | 269.88 | 248.03 | 9.52 | 1 | 12.7 | 5 | 23.16 |
| 10-3/4" | 273.05 | 298.45 | 269.88 | 276.61 | 9.52 | 1 | 12.7 | 5 | 25.74 |
| 13-3/8" | 339.72 | 365.12 | 269.88 | 343.28 | 9.52 | 1 | 12.7 | 5 | 31.77 |
| 16' | 406.4 | 431.8 | 269.88 | 410.31 | 9.52 | Sieben Achtel. | 12.7 | 5 | 40.28 |
| 18-5/8" | 473.08 | 508 | 269.88 | 476.99 | 9.52 | Sieben Achtel. | 12.7 | 5 | 62.68 |
| 20' | 508 | 533.4 | 269.88 | 511.91 | 9.52 | Sieben Achtel. | 12.7 | 5 | 50.1 |
